放大功分组件

A22.011.001

工作频带1.46GHz~1 .66GHz
增益(常温)≥35dB
带内纹波≤±0.5dB
输出功率P-1≥16dBm
故障检测输出输出功率小于+ 3dBm时,输出高电平输出功率大于+ 3dBm时,输出低电平
输入输出端口输入S MA-J,输出S MA-K
工作电压+1 5V

A22.011.002

功分放大组件

工作频率20MHz点频
输入信号2±2dBm
输出功率≥23±0.5dBm
信噪比≥65dBc(常温)
谐波抑制比≥40dBc(常温)
杂波抑制比≥65 dBc(常温)
带内平坦度≤±0.5dB
各路输出一致性幅度 ≤±0.5dB  相位 ≤±3º
驻波≤1.3
工作电压+1 2V
工作电流2.5A
故障检测整个模块输出1个故障信号,要求任意路输出功率小于标称值3 dB时报故障,低电平表示。输出电平要求为差分信号,4 42电平,双线传输。

工作温度:-40℃--+70℃

外形接口:射频接口为SMA-K

电源插座为J14A-15ZJB(插头为J14A-15TK)

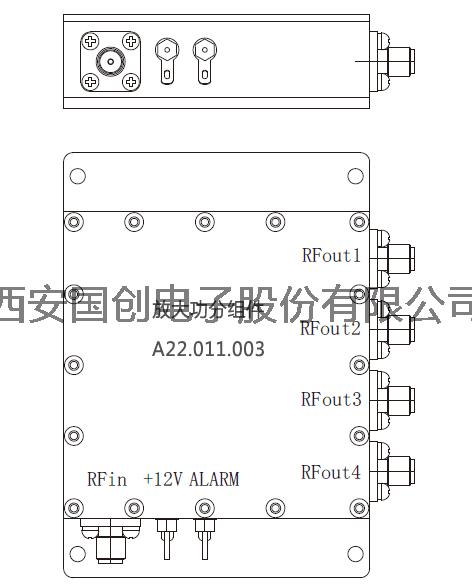

A22.011.003

功分放大组件

工作频带1800MHZ--2100MHZ
输入信号≥-25dBm
增益(常温)≥35dBm(4路等分输出)
带内纹波≤±0.5dB
高低温增益变化≤±1dB
输出功率P-1≥16dBm
路间隔离度

≥50dBm

故障检测输出

输出功率小于+3dBm时,输出高电平

输出功率大于+3dBm时,输出低电平

输入输出端口SMA-K
工作电压+12V
