S波段高功率微波脉冲信号源
设备正面实物图：
GCWHP2729-2000
性能特点和应用范围：
性能特点：固态千瓦级功率输出;模块化标准化设计；结构紧奏；便于维护与安装；CPU检测与控制，直观的显示界面，使设备工作状态一目了然，兼备界面触摸控制及远程控制；微波电路计算机优化设计和模块化插件设计，便于设备维护、检修。每个模块具备EMC设计功能，抗干扰性强；系统具有抗功率全反射、过激励、过占空比、过压、过温保护功能，具有功放模块温度、射频输出功率，电源电压及电流等检测输出；留有信号源扩展口，具有故障报警及界面显示等功能。
应用范围：广泛应用于通讯、导航雷达、电子对抗等发射系统，是电子设备的重要部件。

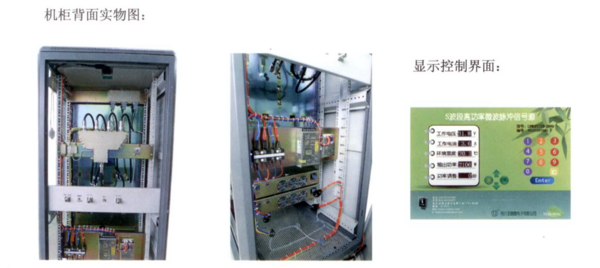

主要技术性能参数：
序号 | 名称 | 指标 | 备注 |
1 | 工作频率范围 | 2.7 〜2.9GHz |
|
2 | 输出功率 | ≧2000W | 10%占空比 |
3 | 功率稳定度
| ≦士0.2dB | 开机0.5~2h |
4 | 输入功率 | 10±2dBm |
|
5 | 输出功率调节范围 | 30dB | 连续可调范围：10dB，0.5dB步进范围：20dB |
6 | 功率平坦度 | ≦2dB |
|
7 | 射频脉冲参数 | 脉冲宽度 | ≦100 μS |
|
占空比 | ≦10% |
|
脉冲前后沿 | ≦300nS |
|
顶降 | ≦0.8dB |
|
8 | 射频输入端口驻波 | ≦1.35 |
|
9 | 射频阻抗 | 50Ω |
|
10 | 射频接口
| N-50KFD | 含输入、输出及监测端口
|
11 | 电源 | 220V /50Hz |
|
12 | 工作温度范围 | -20℃~+40℃ |
|
13 | 结构形式 | 标准1.6m机柜 |
|
射频模块实物图:
