S波段高功率固态微波信号源
GCMSHP31334-2000
性能特点和应用范围：
性能特点： 具有功率大、高增益、高可靠等特点；具备抗功率全反射、过温保护、过流保护、过压保护、输出端过驻波保护、过激励保护等功能；可通过本地面板控制或者远程计算机程控来完成输出功率设置；本控、程控切换；具有故障报警及设备主要参数界面显示功能。接口：低频接口：远程控制接口RS485；射频接口：输入N-50KFD;输出监测N-50KFD;机构形式：符合19英寸标准机柜要求，具体尺寸以协商为准，整机机柜带轮子可移动。
应用范围：广泛用于通讯、导航雷达、电子对抗等地面发射设备，是电子设备的核心部件！
技术参数：
序号
| 名称 | 指标
| 单位 | 备注 |
1 | 工作频率范围 | 3.1-3.4 | GHz
|
|
2
| 连续波输出功率
| ≧600 | W | 3.1~3.26GH |
≧400 | W | 3.1~3.14GHz/3.26~3.4GHz |
3 | 脉冲输出功率 | ≧2000 | W | 3.14~3.26GHz |
≧I200 | W | 3.1~3.14GHz/3.26~3.4GHz |
4 | 脉冲占空比 | 10% |
| 可调
|
5 | 脉冲宽度 | 100 | uS | 可调 |
6 | 脉冲上升、下降时间 | ≦0.3 | uS |
|
7 | 脉冲顶部短跌落 | ≦0.5 | dB |
|
8 | 功率稳定度 | ≦±0.25 | dB | 开机0.5-8h |
9 | 输入功率 | 10±2 | dBm |
|
IP | 输出功率调节范围 | 20 | dB | 数字调节，步进0.5dB |
11 | 增益平坦度 | ≦3 | dB |
|
12 | 输入驻波
| <1.35 |
|
|
13 | 谐波抑制 | ≧30 | dBc |
|
14 | 杂波抑制 | ≧60 | dBc |
|
15 | 标称阻抗 | 50 | Ω | RF输入、输出端口
|
16 | 电源 | 380 | V | 频率50Hz，交电3相（五线三相） |
17 | 平均故障时间MTBF | ≧10000 | h |
|
18 | 连续工作时间 | ≧48 | h |
|
19 | 工作温度 | 0-40 | ℃ |
|
20 | 制冷方式 | 冷风
|
|
|

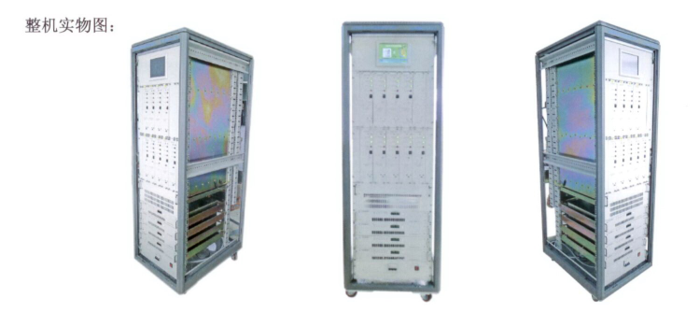

模块实物图：
